電表帶互感器怎么接線
2024-08-19
在現代電力系統中，電表憑借其準確的測量能力和耐用性，成為了電力計量和監控的重要工具。但是，當要測量大電流時，直接通過電表測量既不安全也不實際，所以通常會使用電流互感器進行間接測量。那么，電表帶互感器怎么接線？
電表帶互感器怎么接線：
1. 準備工作：在進行接線之前，確保所有相關設備的電源全部斷電。同時，準備好需要的工具和安裝手冊。閱讀清楚電表和電流互感器的說明書，確保接線方法和參數。

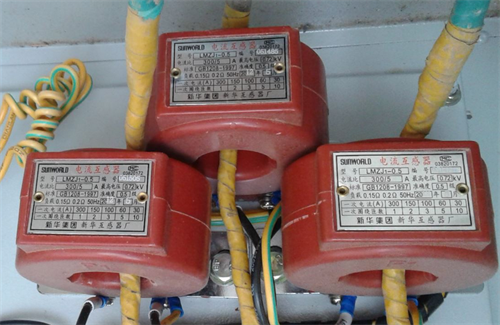

2. 安裝電流互感器：
- 位置選擇：通常將電流互感器安裝在電力系統的主電纜上，以便能夠真實反映系統的電流。
- 固定電流互感器：使用推薦的固定方式(如螺栓或支架)將電流互感器固定在適當?shù)奈恢?。確保電流互感器緊密連接，防止松動和脫落。
- 接線初級繞組：將電流互感器的初級繞組串聯在電力線中。這一步需要特別小心，確保初級繞組正確無誤地連接在電路中，以保證精確的測量。
3. 連接次級繞組到電表：
- 接線次級繞組：將電流互感器的次級繞組使用絕緣導線與電表進行連接。次級繞組一般有S1和S2兩個端子，正確連接這兩個端子至電表輸入端(I+和I-)。
- 接地處理：為了防止測量錯誤和設備安全隱患，建議將電流互感器的次級繞組的一端接地，通常選擇S2端接地。
4. 聯接電表：
- 電表接線：根據電表的接線圖，將電流互感器的次級繞組輸出端連接到電表的電流輸入端。通常，I+連接到S1，I-連接到S2。
- 電壓輸入：除了接電流互感器的次級繞組外，還需要將電壓輸入線連接到電表的電壓輸入端。電壓輸入端一般用U+和U-表示。
5. 檢查和調試：
- 檢查接線：認真檢查所有接線端，確保沒有松動、脫落或接錯的情況。
- 系統上電：確保一切接線正確后，可以進行系統上電。上電時要觀察電表是否正常工作。如果電表顯示不正常，需要立即斷電檢查。
- 調試和校正：根據實際工作情況，進行后續的調試和校正，確保電表輸出讀數準確。
